همه چیز در مورد فایل STL

در دنیای چاپ سه‌بعدی، فایل‌های STL نقش حیاتی دارند. این فرمت ساده و در عین حال قدرتمند، می‌تواند یک مدل دیجیتال را به یک جسم واقعی تبدیل کند. شما با STL می‌توانید طرح‌های خود را بدون نگرانی از ناسازگاری، به پرینتر سه‌بعدی منتقل کنید. اهمیت این فایل به حدی است که تقریبا تمام چاپگرها و نرم‌افزارهای CAD آن را می‌شناسند و پشتیبانی می‌کنند. اما چه چیزی STL را تا این حد کاربردی و ضروری کرده است و چرا باید در ادامه مقاله با ما همراه شوید تا همه جنبه‌های آن را بشناسید؟ این همان پرسشی است که در ادامه پاسخ می‌دهیم.

فایل STL چیست و چه نقشی در چاپ سه‌بعدی دارد؟

فایل STL یکی از پایه‌ای‌ترین فرمت‌ها در چاپ سه ‌بعدی است. این فایل مدل‌های سه‌بعدی را ذخیره می‌کند. STL درست در نقطه‌ای وارد فرآیند تولید می‌شود که طرح دیجیتال آماده چاپ است و پرینتر سه بعدی باید آن را لایه ‌لایه بسازد.

این فرمت نه ‌تنها برای چاپ سه‌بعدی، بلکه در CNC و نمونه‌سازی سریع نیز کاربرد دارد و تقریبا استاندارد جهانی در این حوزه است. اگر می‌خواهید همه چیز در مورد فایل STL را بدانید، ادامه مقاله را با ما همراه باشید.

فایل STL چه اطلاعاتی را ذخیره می‌کند؟

یک فایل STL تمرکز اصلی خود را روی هندسه سطح مدل دارد. هر سطح با مثلث‌هایی کوچک به نام Facet پوشانده می‌شود. این مثلث‌ها به پرینتر کمک می‌کنند تا شکل جسم را دقیق بازسازی کند. علاوه بر این، STL بردارهای نرمال هر مثلث را نیز ذخیره می‌کند تا جهت‌گیری سطح مشخص شود.

نکته مهم این است که هیچ اطلاعاتی درباره رنگ، متریال یا بافت در این فایل‌ها وجود ندارد. شما تنها یک بازنمایی دقیق و عددی از هندسه جسم خواهید داشت که برای چاپ سه‌بعدی کافی است. همچنین، این فایل برای پرینتر سه‌ بعدی رزینی و پرینتر سه ‌بعدی FDM نیز به طور کامل قابل استفاده است.

فایل STL چگونه یک مدل سه‌بعدی را ذخیره می‌کند؟

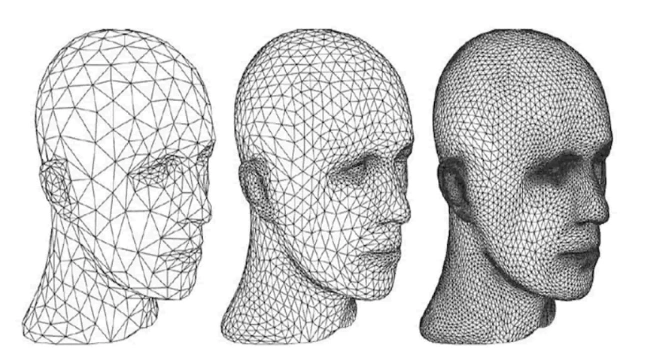

فایل STL با روشی به نام موزائیک ‌کاری یا Tessellation مدل سه‌بعدی را ذخیره می‌کند. در این روش، سطح جسم با مثلث‌های ریز پوشانده می‌شود. هر چه تعداد مثلث‌ها بیشتر باشد، سطح مدل دقیق‌تر و جزئیات بهتر حفظ می‌شوند. مثلا یک مکعب ساده را می‌توان با 12 مثلث پوشاند، اما یک کره یا شکل پیچیده هزاران مثلث نیاز دارد تا شبیه مدل اصلی باشد.

این ساختار باعث می‌شود حجم فایل و دقت چاپ با هم مرتبط باشند و شما می‌توانید با تنظیم تعداد مثلث‌ها کیفیت چاپ را کنترل کنید. استفاده از STL در این مرحله، تضمین می‌کند که مدل شما از نرم‌افزار CAD به پرینتر بدون خطا منتقل شود.

موزائیک‌کاری چیست و چرا مهم است؟

موزائیک‌کاری یعنی پوشاندن سطح یک جسم با شکل‌های هندسی ساده به صورتی که هیچ فاصله یا همپوشانی ایجاد نشود. در STL، این شکل‌ها مثلث هستند. اهمیت این روش در چاپ سه‌بعدی بسیار بالاست، زیرا هر لایه پرینت با توجه به این مثلث‌ها ساخته می‌شود و کیفیت نهایی محصول را مشخص می‌کند.

همچنین، عملکرد اسلایسر مستقیما به این مثلث‌ها وابسته است؛ هر چه موزائیک‌کاری دقیق‌تر باشد، لایه‌بندی و برش‌ها بهتر انجام می‌شوند و مدل نهایی روان‌تر و واقعی‌تر ظاهر می‌شود.

ساختار فنی فایل STL

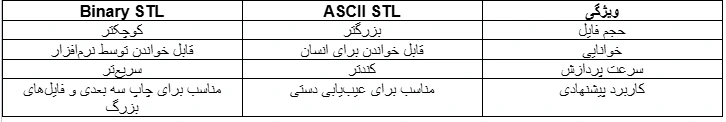

فایل‌های STL در دو فرمت اصلی عرضه می‌شوند: ASCII و Binary. هر دو فرمت اطلاعات هندسی مثل مثلث‌ها و بردارهای نرمال را ذخیره می‌کنند، اما تفاوت‌های مهمی در حجم، سرعت پردازش و کاربرد دارند. برای اینکه دید شما کامل شود، جدول زیر تفاوت‌ها را به شکل شفاف نشان می‌دهد:

قوانین مهم در فایل‌های STL که باید بدانید

رعایت قوانین در فایل‌های STL برای داشتن چاپ سه‌بعدی بدون خطا ضروری است. هرگونه نقص در ساختار فایل می‌تواند باعث خرابی مدل روی چاپگر شود. حال بیایید با قوانین کلیدی STL آشنا شویم و ببینیم هر کدام چه تاثیری دارند.

قانون Vertex یا راس‌ها

هر مثلث در فایل STL باید دو راس خود را با مثلث‌های مجاور به اشتراک بگذارد. این قانون تضمین می‌کند که سطح مدل کاملاً بسته و بدون شکاف باشد.

قانون جهت‌گیری (Orientation)

بردارهای نرمال هر مثلث باید به سمت بیرون مدل اشاره کنند و رئوس به ترتیب خلاف جهت عقربه‌های ساعت مرتب شوند. این قانون که به قانون دست راست معروف است، کمک می‌کند تا نرم‌افزار داخل و خارج مدل را تشخیص دهد. رعایت آن از بروز خطاهای چاپ جلوگیری می‌کند و ثبات داده‌ها را تضمین می‌کند.

قانون هشت‌گاه‌های مثبت و مرتب‌سازی مثلث‌ها

تمام مختصات رئوس مثلث‌ها باید مثبت باشند تا از استفاده اضافی از بیت‌های علامت جلوگیری شود. همچنین، مرتب‌سازی مثلث‌ها به ترتیب صعودی Z باعث می‌شود اسلایسر سریع‌تر و مؤثرتر لایه‌ها را برش دهد.

فایل STL چگونه به چاپ سه‌بعدی تبدیل می‌شود؟

فایل STL زمانی که آماده چاپ است، ابتدا توسط اسلایسر باز می‌شود. اسلایسر مدل سه‌بعدی را به لایه‌های افقی تقسیم می‌کند و مسیر چاپ را به پرینتر می‌دهد. سپس STL به دستورالعمل‌های G-code تبدیل می‌شود تا پرینتر بداند هر لایه را چگونه بسازد. تنظیمات اسلایسر، مانند ضخامت لایه و سرعت چاپ، مستقیماً بر کیفیت نهایی مدل تأثیر می‌گذارند.

آیا هر فایل STL قابل چاپ است؟

خیر، تنها مدل‌هایی که به صورت خاص برای چاپ طراحی شده‌اند، شرایط لازم را دارند. این مدل‌ها باید ضخامت دیواره مناسب داشته باشند، سطوح آن‌ها بسته باشد و زاویه‌های اورهنگ آن‌ها در محدوده قابل چاپ باشند. حتی اگر فایل در نرم‌افزار CAD بدون مشکل نمایش داده شود، ممکن است بدون این معیارها چاپ نشود.

بهینه‌سازی فایل STL برای بهترین کیفیت چاپ

بهینه‌سازی STL اهمیت زیادی دارد؛ زیرا باید تعادل بین کیفیت و حجم فایل حفظ شود. انتخاب تنظیمات خروجی مناسب در نرم‌افزار CAD نقش کلیدی در کیفیت نهایی چاپ دارد. با تنظیم درست می‌توان از جزئیات دقیق بدون ایجاد فایل حجیم و غیر قابل پردازش اطمینان حاصل کرد.

تنظیم ارتفاع وتر (Chord Height)

ارتفاع وتر حداکثر فاصله بین سطح اصلی و مش STL را مشخص می‌کند. بازه پیشنهادی برای چاپ سه‌بعدی بین 0.01 تا 0.001 میلی‌متر است. با انتخاب ارتفاع وتر مناسب، سطح مدل صاف و بدون پیکسل چاپ می‌شود و جزئیات دقیق حفظ می‌گردد.

تالرنس زاویه‌ای (Angular Tolerance)

تالرنس زاویه‌ای، زاویه بین بردارهای نرمال مثلث‌های مجاور را محدود می‌کند. مقدار پیشنهادی معمولاً 0 تا 15 درجه است. کاهش این تالرنس وضوح چاپ را افزایش داده و جزئیات منحنی‌ها را بهتر حفظ می‌کند.

جمع‌بندی نهایی

در این مقاله شما با همه چیز در مورد فایل STL آشنا شدید. تعریف، ساختار فنی، قوانین مهم و بهینه‌سازی برای چاپ سه‌بعدی. شناخت کامل STL به شما کمک می‌کند چاپ‌های دقیق و بدون خطا داشته باشید. با درک تفاوت‌ها و تنظیمات صحیح، می‌توانید مدل‌های خود را با کیفیت حرفه‌ای چاپ کنید. استفاده صحیح از STL، راه موفقیت در پروژه‌های چاپ سه‌بعدی است. حالا نوبت شماست تا این دانش را در عمل به کار ببرید و طرح‌هایتان را واقعی کنید.

سوالات متداول

فایل STL برای چه کسانی مناسب است؟

فایل STL برای علاقه‌مندان، طراحان CAD و کاربران چاپ سه‌بعدی که به دنبال انتقال دقیق هندسه مدل به پرینتر هستند مناسب است. این فرمت استاندارد جهانی است و تقریبا تمام پرینترها آن را پشتیبانی می‌کنند.

STL بهتر است یا OBJ؟

STL برای چاپ سه‌ بعدی معمولی و مدل‌های تک‌ رنگ ایده‌آل است. OBJ برای مدل‌های چند رنگ و بافت‌دار مناسب‌تر است. انتخاب بستگی به نیاز چاپ و مواد مصرفی شما دارد.

چرا فایل STL من در چاپ مشکل دارد؟

اغلب مشکلات به دلیل نقص در ضخامت دیواره، باز بودن سطوح، یا زاویه اورهنگ بیش از حد ایجاد می‌شوند. رعایت قوانین STL و بررسی فایل قبل از چاپ ضروری است.

بهترین تنظیمات خروجی STL کدام‌اند؟

ارتفاع وتر بین 0.01 تا 0.001 میلی‌متر و تالرنس زاویه‌ای صفر تا 15 درجه مناسب است. فرمت باینری برای چاپ ترجیح داده می‌شود و باعث کاهش حجم فایل و افزایش سرعت پردازش می‌شود.
